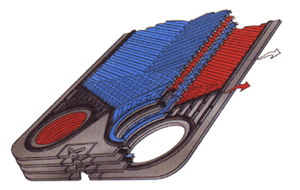

| ■ 이중벽 판형 열교환기(Double
Wall Plate Heat Exchanger) |
|
이 형태는 두 유체가 섞였을 경우 매우 위험한 반응을 나타내는
경우에 적합하도록 설계되었습니다.이는 일반적으로 두 유체 사이에 있는 한 장의 전열판을 이중 판으로 제작한
것입니다.
한쌍의 이중 벽들에 형성된 유로는 기존의 가스켓으로 밀폐 유지가 됩니다.
예기지 못한 누출이 발생하더라도 또다른 한 장의 판이 있어 서로 섞이지 않습니다.
누출된 유체는 열교환기 밖에서도 쉽게 탐지됩니다. 가스켓의 결함은 가스켓 주변 또는 누출이 생긴 위치에 있는
전열판들 사이에서 육안으로 확인이 가능합니다.
따라서 이 형태의 열 교환기는 이중벽 다관식 열 교환기, 이중 유로 냉각기 또는 간접 가역식 코일의 대체품으로
탁월합니다.
적용분야 :
* 서로 다른 유체가 접촉 했을 때 화학 반응이 예상되는 공정
* 변압기 오일 냉각
* 환경 보존이 요구되는 공정
* 식음료 및 제약 공정 등
설계 압력(Max. Design Press) : 16bar
설계 온도(Max. Design Temp) : 160℃ |
|
|
|
|
