■ Alfa Laval 판형 열교환기의 장점

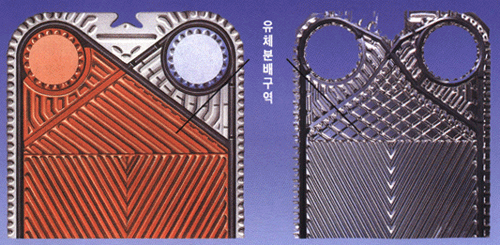

특허 등록된 유체 분배 구역

초코렛 패턴(Chocolate pattern)의 유체 분배면은 유체가 전열면 전체에 고르게 분배되도록 해주며 유체가 정체되어 흐르지 않게 되는 Dead Opot이 생기지 않도록 해줍니다.판형 열교환기는 모든 유체가 고르게 분배 된다는 가정하에 설계 되어지므로 유체 분배구역은 Plate에서 매우 중요한 부분입니다. 또한 Plate에 Deed Spot이 생기게 되면 이부분에서부터 결함이 발생하기 시작하여 결국 열교환기에 누수가 발생하게 됩니다.

Excellent Gasket & Gasket Groove Design

판형 열교환기에서 유로의 분배와 밀봉 역할을 하는 Gasket은 제품의 수명 및 품질과 직접적인 관계가 있습니다. Alfa Laval은 끊임없는 연구개발을 통하여 최상의 품질을 지켜 왔습니다.

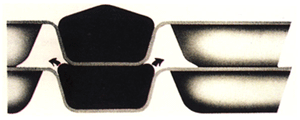

직 사각형이 아닌 오각형 단면의 Gasket은 압축시 밀봉 효과를 극대화 시켜주며, 수 차례의 분해조립 후에도 복원력을 잃지 않게 해줍니다. 또한, Gasket의 형상에 꼭 맞도록 설계된 Gasket Groove는 높은 운전 압력에서 Gasket이 터져 나오는 Blow Out 현상을 방지해 줍니다.

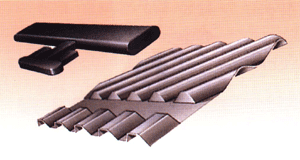

Glue-free Gaskets
알파라발의 Glue-Free가스켓은 재래의 접착제로 부착시키는 가스켓과 마찬가지로 극심한 운전 조건에서도 같은 기능을 발휘하도록 설계되어 있습니다.
Glue-Free가스켓은 부착 시 단지 제자리에 끼우고 탈착시에는 빼어내 주기만 하면 됩니다.
부착 시킬때 프레임에서 전열판을 빼내지 않고 제자리에서 작업을 할 수 있으므로 유지 보수비용 및 유지 보수에 필요한 시간을 절약 할 수 있습니다.

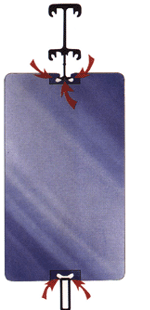

5-Point guiding system
이러한 Plate지지 방식은 높은 운전압력 사에서도 유체의 누출이 없도록 Plates가 적절하게 고정 되로고 도와주며, 또한 분해 조립시 Plates의 전,후 이동을 쉽게 하여 유지 보수시간을 단축 시켜줍니다.


Superior bolt closing system
열교환기를 장기간 사용한 후에는 Tighting bolts에 녹이 발생하여 분해 하기 어려운 경우가 자주 있습니다.
이런 경우를 방지하기 위해 Alfa Laval에서는 Connection size가 150mm이상인 Model에는 Tighting bolts에 Bearing box를 장착 시키고 있습니다.
베어링 박스가 있는 조임 구조는 볼트의 조임과 풀기를 용이하게 하여 줍니다. 또한 볼트 잠금 와셔(Lock washer)는 볼트를 죄는 동안 볼트가 움직이지 않도록 해줍니다. 모든 조임 볼트(Tightening bolts)는 부식방지 재질로 되어 있고 부식 방지용 윤활율로 코팅 되어 있어 오랜 시간 소재의 변형을 방지하여 줍니다.
